Pantalla NT156WHM – N10 Toshiba Satellite: Series C50-B, C55-B, L50-B, L55-B (con pantalla eDP gruesa).

CÓDIGO INTERNO P56

PANTALLA PARA NOTEBOOK

ESPECIFICACIONES TÉCNICAS:

El panel NT156WHM-N10 (código de hardware BOE060F) pertenece a la categoría de pantallas Gruesas o Estándar (Normal / Standard Profile) con conector eDP.

A diferencia de los modelos Slim (que tienen un grosor de entre 3.0 mm y 3.2 mm), este es un panel de grosor tradicional (~5.2 mm a 5.5 mm) y lleva orejuelas laterales con 4 orificios para tornillos en cada costado (izquierda y derecha).

Especificaciones técnicas:
Tamaño: 15.6 pulgadas (relación de aspecto 16:9).

Resolución: HD (1366 × 768 píxeles).

Frecuencia: 60 Hz.

Tecnología: TN, antirreflejo (Mate), 220 nits, no táctil.

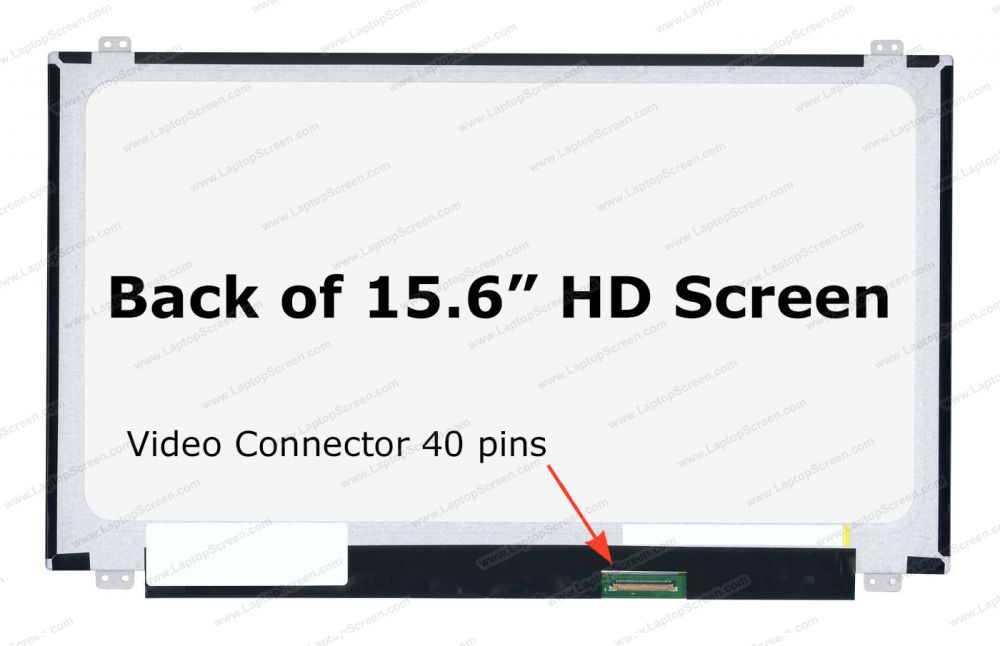

Conector: eDP de 40 pines (ubicado abajo a la derecha mirando el panel por detrás).

MODELOS COMPATIBLES:

1. Modelos específicos de laptops que la montan de fábrica
Corresponde a la generación de transición (aproximadamente entre 2013 y 2017) donde las marcas mantuvieron los chasis gruesos clásicos pero abandonaron el viejo conector LVDS de 40 pines para pasarse al eDP de 30 pines:

Lenovo ThinkPad & Serie G/B (Grosor estándar):

ThinkPad serie L y E: L540, L560, E540, E550, E555, E560, E565 (versiones base HD).

ThinkPad serie T: T540p (en configuraciones HD).

Lenovo Serie G & B: G50-30, G50-45, G50-70, G50-80, Z50-70, B50-30, B50-45, B50-70, B50-80.

(FRU oficial Lenovo: 04X4841, 04X4842, 04X4843)*

Dell Latitude & Inspiron (Chasis grueso):

Latitude: 3540, 3550, E5540, E5550 (modelos con pantalla HD eDP).

Inspiron: 15-3521, 15-3531, 15-3537, 15-3542 (primeras revisiones de chasis grueso).

HP ProBook & Línea 250 (Gruesas):

HP ProBook: 450 G1, 450 G2, 650 G1 (en sus versiones con pantalla eDP de 30 pines).

HP 250 / 255: G2, G3 (algunas tiradas de transición a 30 pines).

Acer Aspire & TravelMate:

Aspire: E1-510, E1-522, E1-530, E1-532, E1-570, E1-572 (series con conector eDP de 30 pines).

TravelMate: P255, P256.

Toshiba Satellite:

Series C50-B, C55-B, L50-B, L55-B (con pantalla eDP gruesa).

NUMEROS DE PARTE COMPATIBLES

De Innolux / ChiMei:
N156BGE-E21

N156BGE-E11

N156BGA-EB2 (versión normal)

De AU Optronics (AUO):
B156XW04 V.7 / B156XW04 V.8 (cuidado: solo V.7 y V.8 son de 30 pines eDP; versiones anteriores eran LVDS de 40 pines)

B156XTN02.0

B156XTN02.1

B156XTN02.2

B156XTN02.4

De LG Display:
LP156WH3-TPS1 (o LP156WH3(TP)(S1))

LP156WH3-TPS2

LP156WH3-TPTH

LP156WHU-TPA1

De BOE:
NT156WHM-N12 (en su variante estándar/gruesa)

HB156WX1-100 (revisión eDP de 30 pines)
